清华校园建筑震害预测程序

操作说明

下载网址:

v2.0 版本,采用中国规范确定建筑参数,弯剪耦合模型,精细化3D后处理 http://pan.baidu.com/s/1pLa2AQR

v0.1 版本,采用美国Hazus数据库确定建筑参数,采用多自由度剪切层模型,http://pan.baidu.com/s/1i3itUMp

观看程序操作演示视频:http://blog.sina.com.cn/s/blog_6cdd8dff0101o3rx.html

具体使用方法参见软件内的“程序操作说明.doc”

一、             系统环境要求

·     Windows xp 及以上系统

·     100M以上可用硬盘空间

·     1GB以上内存

·     nVIDIA Geforce G210M 以上显卡

·     注:硬盘、内存、显存需求随建筑数量、分析时长的增加而增加。

·     无法用于远程环境

二、             程序操作及注意事项

1.        请勿更改“清华校园震害预测程序”文件夹中,各个文件、文件夹的名称和相对位置。

2.        双击“清华校园震害预测程序.exe”,弹出界面如图1所示。

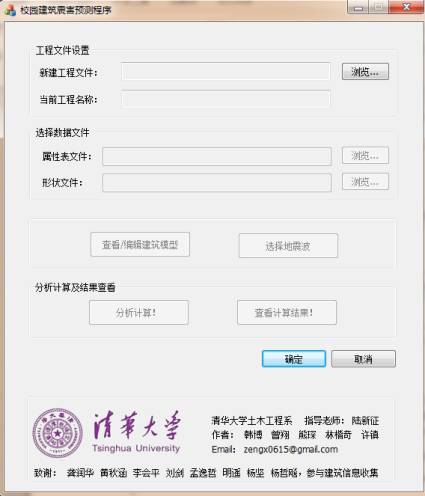

1   “清华校园震害预测程序.exe”界面

3.        单击“新建工程文件:”右边的“浏览”按钮,弹出另存为对话框,指定工程文件的名称和存放路径。例如设置工程文件名为“示例模型.cal”,.cal为其扩展名。

4.        此时“属性表文件:”和“形状文件:”右边的“浏览”按钮被激活。分别单击这两个按钮,弹出打开对话框,找到属性表文件和形状文件,如图2所示。这里,“属性表文件”包含了建筑的结构属性;“形状文件”包含了建筑的平面图形状和位置信息,它们都是从ArcGIS软件中建立校园建筑模型后导出的。“示例模型”文件夹下,给出了清华大学校园中的619栋建筑的“属性表文件”和“形状文件”。

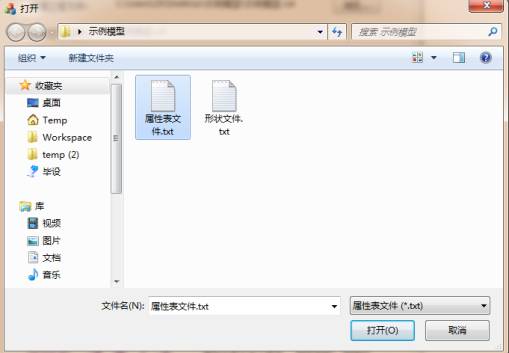

2   打开“属性表文件”

5.        此时“查看/编辑建筑模型”按钮被激活,单击该按钮,弹出对话框,可进行如下操作:对各个建筑进行信息查看和修改;修改层间滞回参数;查看建筑的各阶周期和振型等。

6.        此时“选择地震波”按钮被激活,单击该按钮,弹出对话框,可进行如下操作:选定某条地震波,绘制地震动曲线;指定PGA,计算并绘制反应谱;绘制规范反应谱;指定地震动角度、分析时长等。

7.        此时“分析计算!”按钮被激活,单击该按钮,便根据第6步所选择的地震动及PGA等信息,进行计算。弹出的命令行窗口会显示计算进度。目前程序只能计算30层及以下建筑。

8.        计算完成后,“查看计算结果”按钮被激活,单击该按钮,弹出对话框。单击打开按钮,选择第3步创建的工程文件“示例模型.cal”,稍等一段时间,即可查看分析结果,如图3所示。在该窗口中可进行如下操作:

8.1.  按“H”键,弹出操作提示。

8.2.  单击鼠标左键并拖动鼠标,旋转视图;单击鼠标右键并拖动鼠标,缩放视图;单击鼠标中键并拖动鼠标,移动视图。

8.3.  单击菜单“控制”→“控制器”,可以选择显示速度、调整位移显示比例、跳转进度等。

8.4.  将视图放大后,单击某栋建筑,可以弹出该建筑的破坏状态等信息,如图4所示。

8.5.  按“D”键,可以查看整个区域的建筑破坏情况,如图5所示。

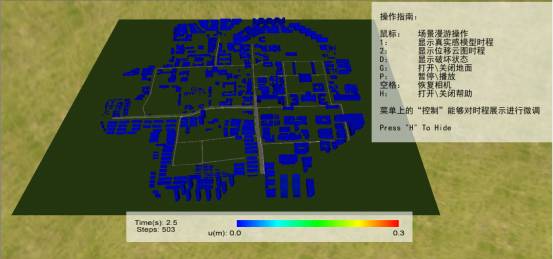

3   查看分析结果

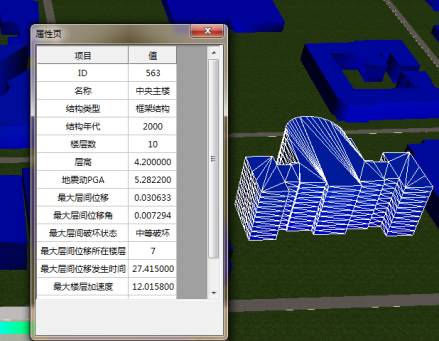

4   单击建筑,可查看建筑的破坏状态等信息

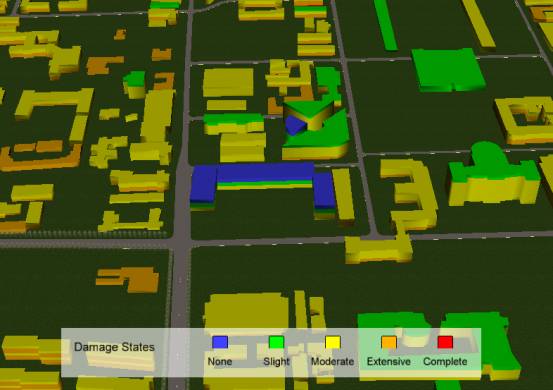

5   整个区域的破坏情况

三、             其他说明

1.        如果程序运行过程中出现问题,计算结果不合理,或者建筑模型信息有误,请联系:zengx0615@gmail.com,谢谢!

2.        该程序由清华大学土木工程系编写,指导老师:陆新征。作者:韩博、曾翔、熊琛、林楷奇、许镇。

3.        清华大学校园建筑模型主要由以下同学建立:龚润华、黄秋涵、李会平、刘剑、孟逸哲、明遥、杨坚、杨哲飚。感谢以上同学的工作!
